Инструкция по установке:
Защитные дуги/клетка YAMAHA FZ6S, FZ6N `04-`09

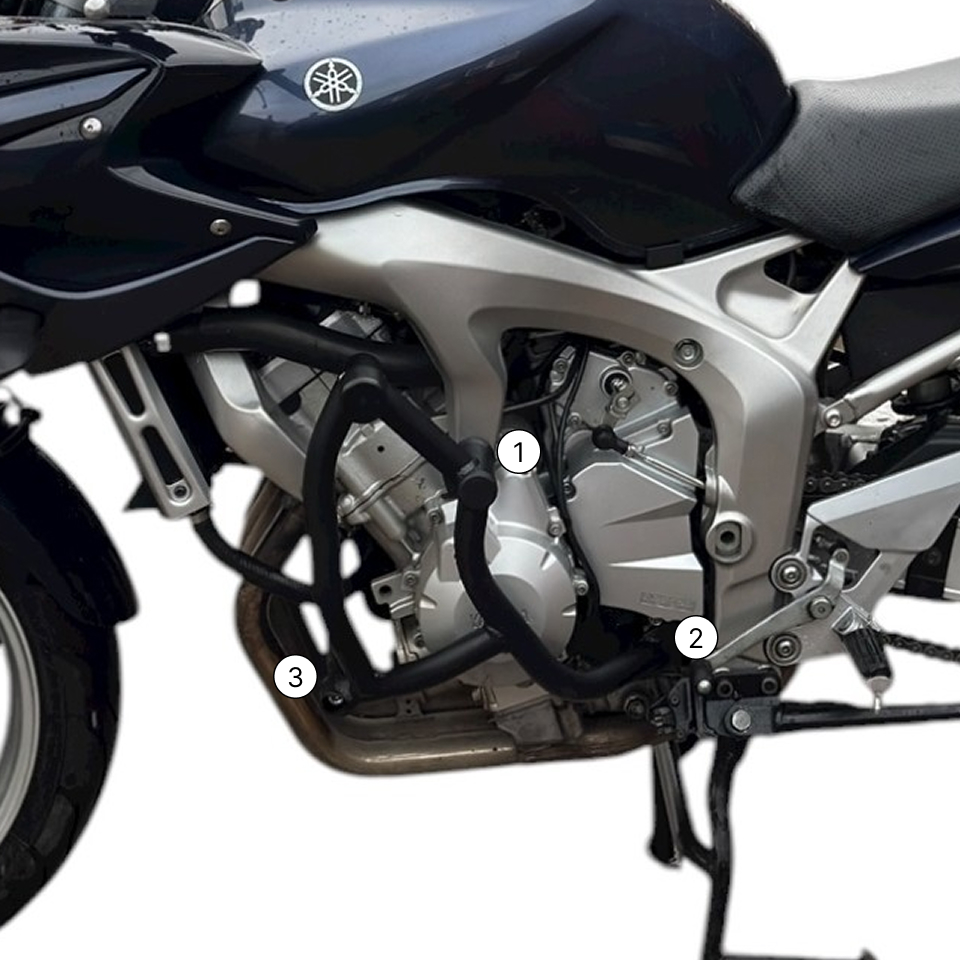

Правая сторона:

1. Штатный болт заменить болтом М10*60*1.25
   Между рамой и дугой установить втулку 20*11*12
2. Штатный болт заменить болтом М10*65*1.25
   Между рамой и дугой установить втулку 20*11*8
   Гайку использовать штатную.
3. Перемычка соединяет правую и левую дугу.
   Для монтажа использовать болт м10*20*1.5.
   Длина перемычки 360 мм.

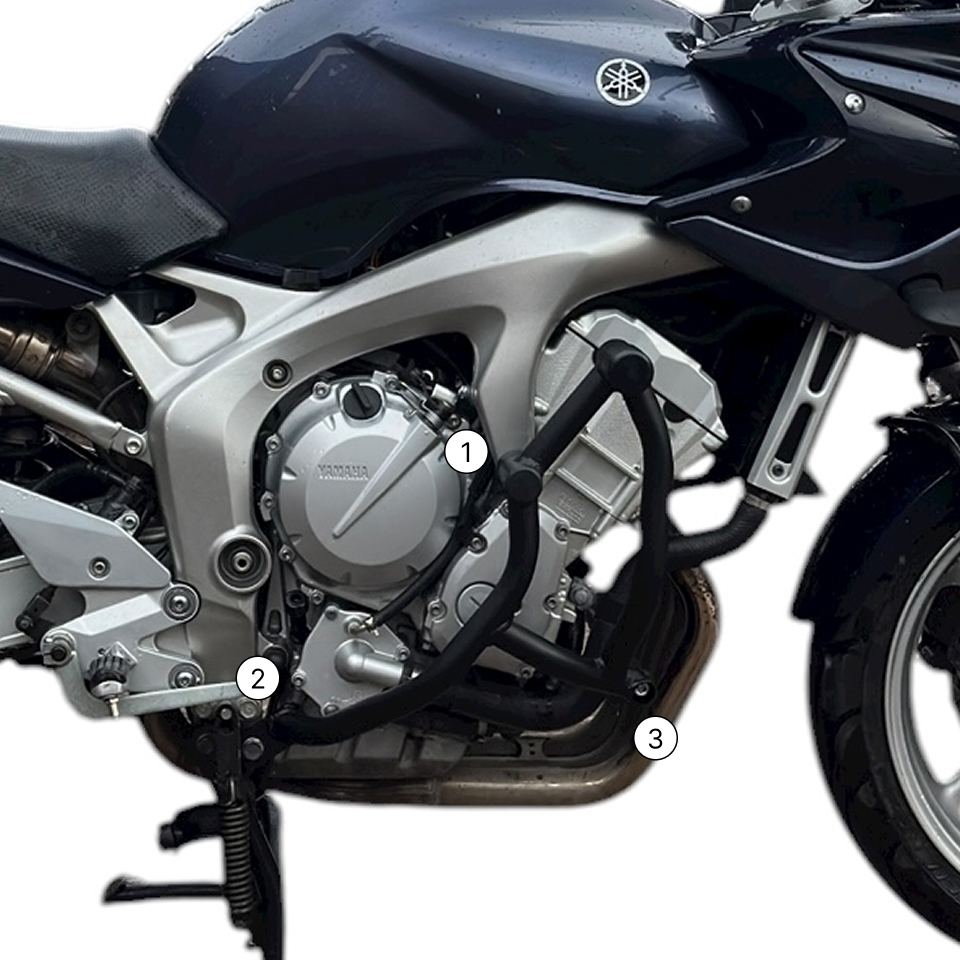

Левая сторона

1. Штатный болт заменить болтом М10*75*1.25
   Между рамой и дугой установить втулку 20*11*12
2. Штатный болт заменить шпилькой М10*290*1.5
   Между рамой и дугой использовать втулку 20*11*36
   Левая сторона:
3. Перемычка соединяет правую и левую дугу.
   Для монтажа использовать болт м10*20*1.5.
   Длина перемычки 360 мм.

После завершения монтажа всех элементов защитных дуг равномерно
затяните крепежные элементы динамометрическим ключом.

Момент затяжки крепежа: М8 - 24Нм, М10 - 48Нм, М12 - 60Нм

В случае возникновения проблем при установке, свяжитесь с нами, мы Вам поможем!
